电光调制实验仪
发布时间: 2013-12-23 访问次数: 63
电光调制实验仪


一、适用范围

电光调制实验仪作为高等院校新一代的物理实验仪器，在基础物理实验和相关专业的实验中用以研究电场和光场相互作用的物理过程，也适用于光通讯与光信息处理的实验研究。电光调制器的调制信号频率可达 Hz量级，因而在激光通讯、激光显示等领域中有广泛的应用。

二、产品信息及技术指标

电光晶体：LiNbO3（铌酸锂）
激光光源：半导体激光器
激光主波长：633-680nm
光功率输出
晶体偏置电压：0～650v连续可调
偏置电压显示精度：3.5位数字显示
交流内调制信号：
电压：连续可调
频率：1KHz
外调制信号：≯ 1Vpp
静态光电流显示精度：≯100μA　3.5位数字显示
交流电源：AC  220±22 V ，50Hz
环境温度：0℃～40℃

显示电光调制波形，观察电光调制现象、测试电光晶体的调制特性曲线、测量电光晶体的特征参量、进行电光调制的光通讯实验研究与演示。

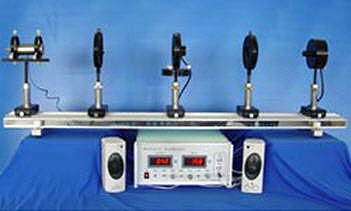

三、结构简介

DGT-1电光调制主控单元　1台
接收器　1只
半导体激光器　1只
晶体　1只
偏振镜　2只
λ/4波片　1只
可调转盘　2只
可调平台　1只
可调滑座　3只
固定滑座　2只
激光器支架　1套
有源音箱　1对
导轨（1200mm）　1根
线缆　1套
说明书　1本
双踪示波器（选配）　1台

四、可开设主要实验项目

电光调制实验
