声光调制实验仪
|
发布时间:
2013-12-23
访问次数:
74
|
| 声光调制实验仪 |
一、适用范围
声光调制实验仪作为新一代的高等院校物理实验仪器，在基础物理实验和相关专业的实验中,用以研究声场和光场相互作用的物理过程；测量声光调制偏转的特性；也适用于研究材料的物理性能以及声光偏转和声光调制在光通讯、光信息处理等现代应用中的实验研究。
二、产品信息及技术指标
声光调制器：
通光口径：1mm
折射率：2.3
透过率：95%
消光比：1000：1
中心频率：80MHz
衍射效率：＞80%
插入阻抗：50W
调制带宽：20MHz
激光光源：半导体激光器
激光波长：630～680nm
光功率输出：≥2.5mw
载波频率：80MHz或60～100MHz 可调
载波幅度：＞1Vpp
CCD线阵传感器：
感应单元数：1024个
像元面积：14×14 μm2
音频内调制信号：
频率：1kHz
电压：0～40Vpp 连续可调
音频外调制输入：≯1Vpp
数字表显示精度：3.5位
交流电源：AC 220±22V 50Hz
环境温度：0～40℃
显示声光调制波形，观察声光调制偏转现象；测试声光调制幅度特性；显示入射光与衍射光的能量分布；测试声光频率偏转特性；测试声光调制衍射效率、带宽等参数；测量超声波在介质中的声速；模拟声光调制的光通讯实验研究与演示。

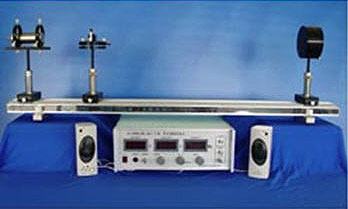

三、结构简介
SGT-1声光调制主控单元 1台
光电/CCD接收器 1个
声光调制器 1个
半导体激光器 1支
激光器支架 1个
三维转角平台 1个
可调滑座 2个
固定滑座 1个
导轨（1200mm） 1根
有源音箱 1对
线缆 1套
说明书 1本
四、可开设主要实验项目
声光调制实验 |
|
|
|
